Manejo de capas

La capa es un nivel básico de información que representa una determinada fracción de la realidad. Se entiende como una colección de elementos geográficos, como los ríos, carreteras, límites administrativos…, así como los atributos de estos elementos. La superposición de capas genera una representación simplificada de la realidad.

Los tipos de archivos y formatos que se pueden añadir a ArcMap como capas los hemos tratado en el apartado dedicado a ArcCatalog. En resumen, son todos los formatos de ESRI: shapefiles, coverages, grids, geodatabases y datos servidos en internet por ArcIMS. Además también soporta los tres formados CAD más comunes (*.DXF, *.DWG y *.DGN), así como una gran variedad de formatos de imágenes (*.JPG, *.TIF, *.BMP, etc.).

Añadir Capas en ArcMap 10.2

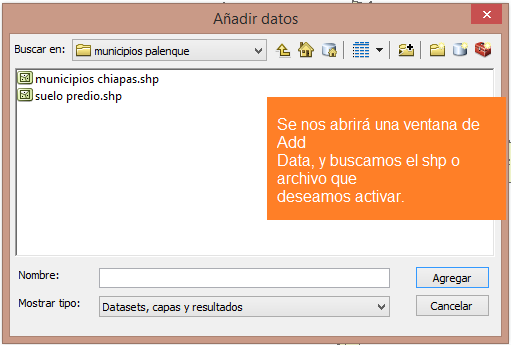

Para añadir una capa en ArcMap se utiliza el botón Añadir datos, al que se accede también desde el menú de la barra de herramientas estandar: Archivo>Añadir datos y desde el menú contextual del Marco de dato (el que se abre pinchando con el botón derecho sobre el nombre del marco de dato).
Cuando se añade una capa, por defecto, es denominada con el mismo nombre del archivo, aunque se puede renombrar con otro más descriptivo, sin que cambie el nombre del archivo fuente. Esto se debe a que una capa sólo hace referencia al archivo de la fuente de datos y, a menos que esté en modo edición,sólo se puede alterar la apariencia de los datos en el área de visualización.



By: Nicolas Arcos On 9:21

Leer más

La interfaz de ArcMap

La interfaz de ArcMap se compone de dos partes principales: una, a la derecha, para mostrar la información espacial llamada área de visualización (Map Display), y otra, a la izquierda, que consiste en una tabla de contenidos (Table Of Contents, TOC) donde se listan las capas que se muestran. Además, la interfaz contiene una serie de menús y barras de herramientas (Draw, Standard y Tools) para trabajar con los datos.

los principales componentes de la interfaz de ArcMap que son:

• Title bar o Barra de Título

Muestra el nombre del mapa abierto.

• Toolboxes o Barras de herramientas

Desplegables y movibles.

• Table of Contents (TOC) o Tabla de contenidos:

lista el orden de visualización de los datos y las leyendas de las capas.

La TOC es desplegable y puede redimensionarse arrastrando el divisor vertical horizontalmente entre la tabla de contenidos y el área de visualización.

• Map Display o Área de visualización

donde se dibujan y disponen las capas georreferenciadas y loselementos del mapa. Puede escogerse entre visualizar los datos (del menú View, opción Data View) o visualizar la composición final del mapa (View>Layout View).

Normalmente trabajaremos en la vista de datos, hasta que queramos diseñar una representación cartográfica para su impresión o exportación, entonces cambiaremos a la vista de diseño (Layout View), y agregaremos los  elementos de  una  composición de  mapa:  norte,  leyenda, escala, título…

• Status bar o Barra de estado

informa de las coordenadas y muestra una descripción de los botones o intems seleccionados en el menú.

• Context menú o Menú contextual

aparece al hacer clic sobre cualquier objeto con  el  botón derecho del ratón.  Muestra un  menú con  el  que  se  pueden modificar las propiedades del objeto.

• La tabla de contenidos

La  tabla  de  contenidos  lista  todos  los  Data  frames  y  capas  de  información geográfica y muestra los símbolos utilizados para su representación.

Al lado de cada capa existe una casilla de verificación que indica si actualmente está visible. Al hacer clic en esta casilla la capa se hace visible o invisible. El signo “+” o “-“ a la izquierda de la casilla muestra u oculta la leyenda o simbología con la que se representa la capa en el área de visualización.

By: Nicolas Arcos On 10:29

Leer más

ArcGIS

Programa informático producido y comercializado por ESRI, que agrupa varias aplicaciones para la captura, edición, análisis, tratamiento, diseño, publicación e impresión de información geográfica.

ArcGIS Desktop, la familia de aplicaciones SIG de escritorio, es una de las más ampliamente utilizadas, incluyendo en sus últimas ediciones las herramientas ArcReader, ArcMap, ArcCatalog, ArcToolbox, ArcScene y ArcGlobe, además de diversas extensiones. ArcGIS Desktop se distribuye comercialmente bajo tres niveles de licencias que son, en orden creciente de funcionalidades (y coste): ArcView, ArcEditor y ArcInfo.

Módulos de ArcGIS (Licencia ArcView - UAM)

                                            ArcMap

Es la aplicación central para visualización y manipulación de datos Geográficos.

ArcCatalog

Es la aplicación que se utiliza para gestionar los archivos a utilizar: mapas, bases de datos etc. Ayuda a organizar la información geográfica y es imprescindible para mantener nuestros datos en orden.

ArcToolBox

Sirve para realizar operaciones de procesamiento de información geográfica: análisis de datos espaciales, conversión de formatos, gestión de datos y muchas más operaciones.

ArcScene

Permite visualizar datos en 3D

By: Nicolas Arcos On 8:45

Leer más

Raíces mayas para la restauración de selvas

Sinopsis



Ana Luisa Montes de Oca Vega, Samuel I. Levy Tacher, Alberto Nulman Magidin, Francisco Román Dañobeytia

El conocimiento ecológico tradicional campesino encierra formas de manejo que siendo ancestrales resultan novedosas ante nuestros ojos y que pueden ser implementadas con facilidad en estrategias para la restauración ecológica. Este video es un documento que compila parte de ese conocimiento desarrollado y conservado hasta la fecha por los grupos mayas de México, en donde se rescatan las experiencias que parten de las raíces de los árboles y las especies en su conjunto, para alcanzar una visión de la conservación y restauración de la selva a nivel de paisaje.

datos tecnicos

Raíces mayas para la restauración de selvas (2013)

BDRip 720p | x264 | XviD | DTS | AC3 5.1 | 494 MB | Audios: Español Latino (Mex),  | Subtítulos: Ingles | Documental | 2013

Descargar

partes 1

partes 2

parte 3

parte 4

parte 5

By: Nicolas Arcos On 9:16

Leer más

Curso de anatomía e identificación de maderas

El documento tiene por objetivo principal describir y reconocer lvvas diferentes características de la anatomía macroscópica de la madera, como herramienta fundamental para el conocimiento y diferenciación de este material leñoso en distintas especies arbóreas.

El curso comienza con la exposición de las principales características macroscópicas de latifoliadas y coníferas, incluyendo algunas de fácil percepción y gran valor práctico, como las propiedades organolépticas que incluyen sabor, olor, color, veteado, grano y densidad.

Posteriormente se da paso a la descripción y reconocimiento de las diferentes características macroscópicas propias de las maderas seleccionadas, con ayuda de una lupa de 5 a 10 aumentos; entre las que resultan muy practicas las de tipo cuenta hilos, que debe colocarse en contacto con la superficie a examinar, buscando la mayor iluminación sobre el campo visual. Se utiliza también una navaja o bisturí para hacer cortes limpios (no raspado) sobre la madera, que luego se humedece levemente para obtener mayor contraste y mejor visualización de los diferentes tejidos. Es importante resaltar la importancia de la metodología que aquí se presenta, por su simplicidad y facilidad de implementación en el campo, lo que constituye la finalidad de este curso.

La descripción, distribución y forma de los elementos que conforman la madera será realizada de acuerdo a: IAWA, 1989; Coradin e Bolzón, 1992; IAWA, 2004.

Descargar

By: Nicolas Arcos On 13:17

Leer más

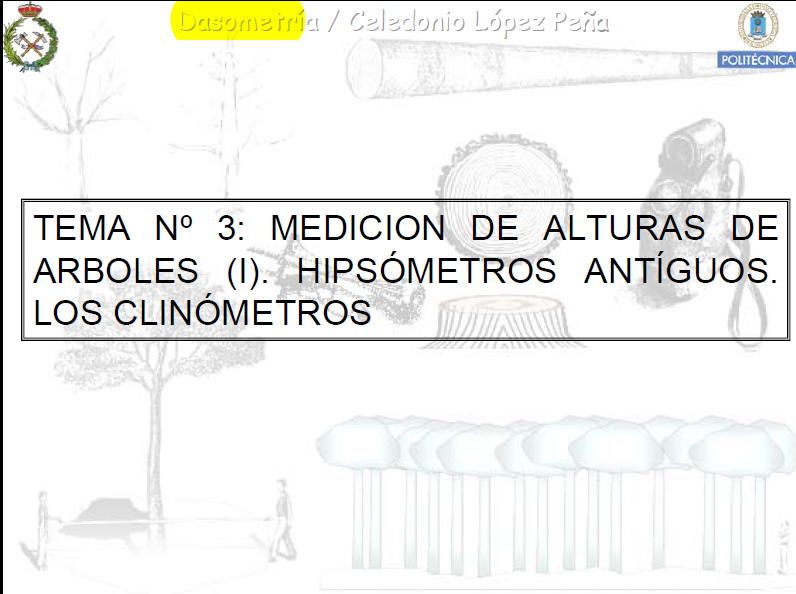

MEDICIÓN DE ALTURAS DE ÁRBOLES

Medion de altura de arboles hipsometros antiguos. clinometros

Dercargar

By: Nicolas Arcos On 10:23

Leer más

5 FORMAS PARA MEDIR UN ÁRBOL

Los métodos que se usan para determinar estas alturas son, entre otros, los siguientes:



1. LEÑADOR

Este sistema es en principio similar al método de "Sombrero", la idea es transferir visualmente la altura a una zona plana del terreno, dónde se pueda medir contando los pasos.

Para lograr esto se coloca frente al objeto que se desea medir (ejemplo: un árbol). Con una rama pequeña y recta se medirá el árbol, se la coloca verticalmente frente a nosotros, se la sostiene por el lado inferior y estirando el brazo. La idea es que se haga coincidir en el campo visual el tamaño de la vara con el del árbol (de modo que el extremo inferior de la varita que se sostiene coincida con la base del árbol y la parte superior de la misma con la copa del árbol), esto se logra alejando o acercando el brazo.




Una vez que se hizo esto, se gira la mano pero sin retirar la parte inferior de la vara de la base del árbol y si la parte superior, que debe llegar a estar en posición horizontal. Si no hay un punto de referencia en este lugar se pide a un compañero que ponga una señal en este sitio (que nosotros le indicará sin mover vara). La distancia entre la señal y la base del árbol será igual a la altura del mismo árbol.

2. UNIDADES

Este método también se basa en el efecto visual, pero en este caso en vez trasladar la distancia para luego medirla, se utiliza una medida de referencia y esta será la que se trasladará al objeto a medir en forma visual, para así obtener el valor de la altura directamente. Para realizarlo se coloca un compañero (del cual conocemos su altura exactamente) al pie del árbol. También se podría usar un báculo, el caso es tener un objeto con una medida conocida. Ahora se aleja lo suficientemente del objeto a medir y se hace "encajar" visualmente un lapicero o una ramita con la altura de el báculo (o de el compañero, según sea el caso) Una vez logrado esto, se eleva el lapicero tantas veces sea necesario para cubrir el árbol a medirse, de esta forma se conocerá cuántas veces la altura de el compañero mide el árbol.

Ejemplo: si el báculo mide 1.57cm y se vio que el árbol tiene 4 veces y media la altura del báculo, entonces se obtiene: (4.5 x 1.57m) = 7.065m la cuál es la altura del árbol



3. MÉTODO TRIGONOMÉTRICO:

     Método 1:10

En general estos métodos resultan ser más exactos y tal como el método de triángulos se basa en la aplicación de leyes trigonométricas.

Para aplicarlo se necesita trabajar entre dos personas y se necesita de un báculo graduado en decímetros.

Primero se camina 18 pasos alejándote desde la base del árbol y se sitúa el segundo individuo sujetando el Báculo en posición perfectamente vertical y se termina caminando dos pasos más.

Hecho esto el individuo se tiende en el suelo y mira hacia la copa del árbol a través del báculo, si guía al compañero que suba o baje su mano hasta que la mano y la copa del árbol estén en una misma línea.

La altura así obtenida en decímetros es la altura del árbol en metros, es decir si la altura en el báculo es de 15 decímetros y 2 centímetros entonces la altura del árbol es de 15 metros con 20 centímetros




4. MÉTODO DE LAS SOMBRAS

Cuando un cuerpo no proyecta una sombra, el árbol que está ahí junto tampoco la proyecta, cuando dos horas después un cuerpo ya proyecta una sombra, el árbol de al lado también la proyecta y si dos horas después un cuerpo proyecta una sobra más larga que la anterior, la nueva sombra del mismo árbol será también mas grande, en la misma proporción, que la sombra hace dos horas. Sabemos que la sombra de una persona o de un objeto cambia según la hora del día, pero estas sombras son siempre proporcionales.

Aprovechando este fenómeno para realizar una medición de la forma más sencilla y muy precisa a la vez, del siguiente modo:

* Se observa que el árbol a medir proyecte una sombra definida.

* Colocando una marca en cualquier lugar plano

* Luego se coloca entre la marca y el sol, de modo que el borde de la sombra del individuo, (por el lado de la cabeza), caiga sobre la marca.

* Se mide el largo de la sombra de dicho individuo.

* Se mide el largo de la sombra del árbol.

* Aplicando una regla de tres simple del siguiente modo:

(Sombra Árbol)/(Altura Árbol) = (Sombra Explorador)/(Altura Explorador)

Despejando mediante una regla de tres obtenemos:

Altura Árbol = (Altura Explorador x Sombra Árbol)/(Sombra Explorador)

De dónde reemplazando los datos que tenemos obtenemos la altura del árbol con gran exactitud.

EJEMPLO:

Por ejemplo, si la sombra del individuo mide 2metros 20cm (2.20 m, lo cual se determinó contando los pasos), se sabe que la talla de la persona es de 1.42m y la sombra del árbol es de 21.60m entonces aplicando la fórmula obtenemos:

Altura Árbol = (Altura Explorador x Sombra Explorador)/(Sombra Explorador)

y reemplazando datos:

Altura Árbol = (1.42m x 21.70m)/(2.20m) = 14m








5. REFLEXIÓN:

Este método está basado en la reflexión de la luz. Para usarlo se debe estar en un terreno horizontal respecto al objeto que se medirá y se debe tener un espejo o en su defecto, una vasija con agua la cual puede ser enturbiada (con un poco de agua) para que refleje mejor.

Para aplicarlo se calcula aproximadamente la distancia equivalente a la altura del árbol desde la base y se coloca ahí el espejo (o vasija con agua), para esto se puede usar el método leñador; luego en posición horizontal, se fija si se ve la copa del árbol. Se mueve el espejo hacia adelante o atrás (hacia adelante si sólo se ve el cielo, hacia atrás si sólo se ven ramas) a fin de ver la punta del árbol reflejado en él.

Cuando se logre ver la punta del árbol es que el espejo está separado de la base del árbol por una distancia igual a la altura del mismo.

El punto de falla es que el espejo debe de estar totalmente horizontal: una ligera inclinación malogrará la medición. Esto no sucede se usa el recipiente con agua.

El método de Reflexión no puede usarse en subidas o bajadas, solo en medición horizontal.
